Catphan® 600CT性能模体详细介绍:

 - CT 系统的噪声（精度）

模体

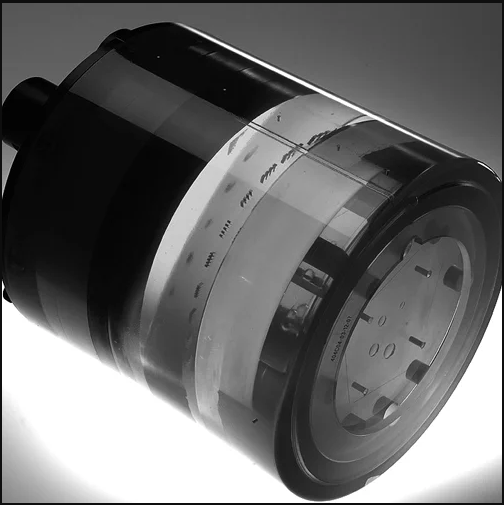

Catphan® 600由5个模块组成，封装在20厘米外壳内。

CTP404切片几何与感度测量模块： 使用对向23度钢丝斜坡测量扫描切片几何形状、验证幻影位置以及检查患者对齐系统和扫描仪表的增量。浅的23度角使得比常用的45度斜坡更精确地测量切片厚度，而细线则能准确测量1毫米和2毫米的薄片，避免条纹伪影。门架角度（最高可达10度）可通过坡道长度的比例确定。

该模块包含8个感光敏度测试靶（特氟龙、Delrin、丙烯酸、聚苯乙烯、低密度聚乙烯、PMP、空气及一小瓶水）用于测量CT数线性。靶点数量增加使该模块适合放射治疗CT敏感度测量。

模块还包含五个丙烯酸球体，用于评估扫描仪对亚切片球体体积的成像效果。丙烯酸球的直径分别为2毫米、4毫米、6毫米、8毫米和10毫米。

像素尺寸可以通过测量四个孔（其中一个有特氟龙针脚）之间的像素数来确定，孔洞相距50毫米。

CTP591 珠子几何模块： CTP591模块能够精确测量薄片的切片几何形状，避免传统斜坡和用0.18毫米直径的碳化钨MTF珠或50μ MTF线的高分辨率测量。

使用珠子便于多片序列中快速评估和比较切片厚度，验证探测区域的一致性。独特的斜坡成对排列，以消除因非垂直对齐引起的误差。有两对粗斜坡和一对精密斜坡。粗斜坡每个包含39颗珠子，覆盖除最后一毫米外的所有40毫米模块。精密的.25毫米斜坡每颗包含25颗珠子，覆盖范围为6毫米。为了进行详细的MTF和SSP计算，模块中平面上放置了两颗直径分别为0.28毫米和0.018毫米的独立珠子。

对于高分辨率的薄片测量，一条直径50μ的钢MTF线贯穿模块的40毫米厚度。

CTP528 高分辨率模块： 该段配备每厘米高分辨率测试计1至21行对，并有两个冲冲源（珠子），铸造成均匀材料。通过减少高对比度材料的使用并采用径向设计，CTP528模块消除了条纹伪影。

球形MTF珠可用于获得准确的MTF曲线特性，而无需避免MTF线固有的繁琐且耗时的定位。点源珠还消除了MTF线材中出现的过频问题和条纹伪影，因为珠子密度与周围材料的体积平均。

CTP515 低对比度模块： CTP515由一系列不同直径和三种对比度级别的圆柱棒组成，用于测量低对比度性能。40毫米长的杆在所有z轴位置都能保持一致的对比度，从而避免扫描时出现体积平均误差。独特的子切片测试对象使得评估不同扫描协议（俯仰、切片宽度和重建算法）在分辨亚切片低对比度物体时的有效性成为可能。

为了选择螺旋和多切片图像协议，该模块中包含了独特的亚切片低对比度目标（截断圆柱）。将扫描亚切片靶与不同成像设置（切片宽度、间距和重建算法）进行比较，有助于选择识别肿瘤等小型低对比度物体的最佳方案，提供宝贵信息。

所有不同样品和背景材料的有效原子序数均等同;仅通过改变密度来产生有效衰减系数的变化。

子切片目标的名义对比度为1.0%，z轴长度为3、5和7毫米。每种长度的靶子直径分别为3毫米、5毫米、7毫米和9毫米。

CTP486 统一性模块：图像均匀性模块由均匀材料铸造，CT数设计为标准扫描协议下水密度的2%（20小时）以内。通常记录的CT数值范围为5小时到18小时。该模块用于测量空间均匀性、平均CT数和噪声值。

使用坚固材料可以避免因暴露在低温下而导致的泄漏或损坏风险。CTP486 固体图像均匀性模块提供一致的结果，使用比使用充水槽的模块更方便，并且消除了不同水源带来的差异。这种固体材料具有高度的径向和轴向均匀性，使其成为水的理想替代品。它在x、y和z平面上经过了多种变量的全面测试，并在所有应用中都被证明是稳定的。
