Catphan® 700CT性能模体详细介绍:
测试总结CTP682
- 感光度（线性）
- 扫描切片几何形状
- 切片灵敏度曲线
- 同时使用线和珠斜坡的切片宽度
- 像素（矩阵）尺寸
- 圆形对称性
- 幻影位置验证
- 患者对齐系统检查
- 扫描递增
- 使用线材或珠点源
的MTF- 使用体积平均球体进行对比靶
CTP714
——高分辨率测量——每厘米最多30对线
CTP515
- 低对比度敏感
度 - 比较子切片和超切片低对比度敏感度
CTP758、CTP723
——波段插入件的谐波和强度分布
CTP712
- 空间均匀性
- 噪声（精度）
模体

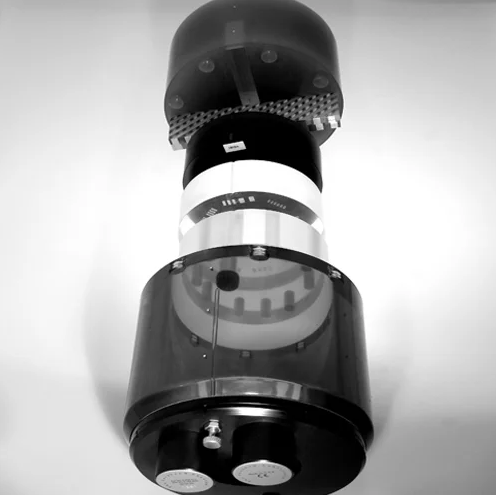

Catphan® 700由6个模块组成，封装在20厘米外壳内。
CTP682 切片几何与感度测量模块： CTP682模块包含三组对向切片几何斜坡。使用对向的23度斜坡用于测量扫描切片几何形状、验证幻影位置以及检查患者对齐系统和扫描仪表的增量。浅的23度角使得比常用的45度斜坡更精确地测量切片厚度。粗斜坡的z轴高度为38毫米，使用0.28毫米的珠子，每条1毫米的z轴增量，细斜坡则使用0.18毫米的细珠，z轴为0.25毫米。其中一套斜坡使用0.15毫米细线，以便准确测量1毫米和2毫米的薄片，避免条纹伪影。门架角度（最多10度）可通过斜坡长度的比值确定，从而避免错误测量。
该模块包含10个敏感度测试靶（丙烯酸、骨50%、低密度聚乙烯、骨20%、特氟龙、聚苯乙烯、德林™、肺泡沫#7112、PMP和空气，以及一个小瓶装水），用于测量CT数的线性度。靶点数量增加使该模块适合放射治疗CT敏感度测量。
模块还包含八个丙烯酸球体，用于评估扫描仪对亚切片球体的成像效果。球径分别为1、1.5、2、3、4、6、8和10毫米。
像素尺寸可以通过计数对视敏感度靶中心之间的像素数来确定。
CTP714高分辨率模块：CTP714独特的设计通过减少高对比度材料量，最大限度地减少了视觉伪影。2毫米厚的铝制对比模型被铸造在放射状八角形图案上，该图案的分辨率截面从每厘米1到30对线不等。这种分辨率计的模式大大减少了从其他测试对象划出痕迹的可能性。八角形设计与带有45°刻度的旋转安装座的结合，使所有规范段都可以与x轴或y轴对齐，或以45°或90°角测量。
CTP515 低对比度模块： CTP515由一系列不同直径和三种对比度级别的圆柱棒组成，用于测量低对比度性能。40毫米长的杆在所有z轴位置都能保持一致的对比度，从而避免扫描时出现体积平均误差。独特的子切片测试对象使得评估不同扫描协议（俯仰、切片宽度和重建算法）在分辨亚切片低对比度物体时的有效性成为可能。
为了选择螺旋和多切片图像协议，该模块中包含了独特的亚切片低对比度目标（截断圆柱）。将扫描亚切片靶与不同成像设置（切片宽度、间距和重建算法）进行比较，有助于选择识别肿瘤等小型低对比度物体的最佳方案，提供宝贵信息。
所有不同样品和背景材料的有效原子序数均等同;仅通过改变密度来产生有效衰减系数的变化。
子切片目标的名义对比度为1.0%，z轴长度为3、5和7毫米。每种长度的靶子直径分别为3毫米、5毫米、7毫米和9毫米。
CTP758波形插入件： 波浪斜坡设计用于观察幻影中切片几何形状，并受到面内分辨率和z轴（切片厚度）分辨率的影响。这是通过提供一个周期性模式，沿z轴以给定的斜坡角度排列来实现的。通过分析两个斜坡的剖面，可以揭示三维体素分辨率的信息。
对测试对象进行完美的CT图像（分辨率不损失）将产生线与一对斜坡相交处的几何图案一致。由于扫描仪在所有维度（切片厚度和面内分辨率）分辨率有限，波形偏离理想形态，噪声效应及其他不均匀性来源可以被测量和分析，以确定和评估断层成像设备的成像性能。空间性能包括设备准确成像物体的能力，包括面内分辨率特性、切片厚度、切片平面的角度方向以及扫描场响应的均匀性。例如，如果切片内或切片两侧的厚度变化，或者由于扫描仪不均匀性导致剖面平均值发生变化，这些变化会反映在测试对象的图像中，而在图像中斜坡上拍摄的波形剖面将编码这些特性。
关于波模块背后的成像物理学，请参见David Goodenough博士等人，2016年。
CTP723 珠块：幻影还提供六个点源，以同时提供机面内PSF及由此产生的MTF信息。
CTP712 统一模块：直径20厘米的图像均匀模块由均匀材料铸造，CT数设计为标准扫描协议下水密度的2%（20小时）以内。通常记录的CT数值范围为5小时到18小时。该模块用于测量空间均匀性、平均CT数和噪声值。
使用坚固材料可以避免因暴露在低温下而导致的泄漏或损坏风险。CTP712固体图像均匀性模块提供一致的结果，使用比使用充水槽的模块更方便，并且消除了不同水源带来的差异。这种固体材料具有高度的径向和轴向均匀性，使其成为水的理想替代品。它在x、y和z平面上经过了多种变量的全面测试，并在所有应用中都被证明是稳定的。
