SMR100核磁共振性能模体详细介绍:
SMR100核磁共振性能模体详细介绍：SMR100核磁共振性能模体设计用于对磁共振成像（MRI）扫描仪进行广泛的性能评估。
SMR100核磁共振性能模体是在20世纪90年代，即MRI的早期开发的。我们较新的EMR和TMR Magphan 是为现代核磁共振扫描仪设计的核磁共振性能模体。

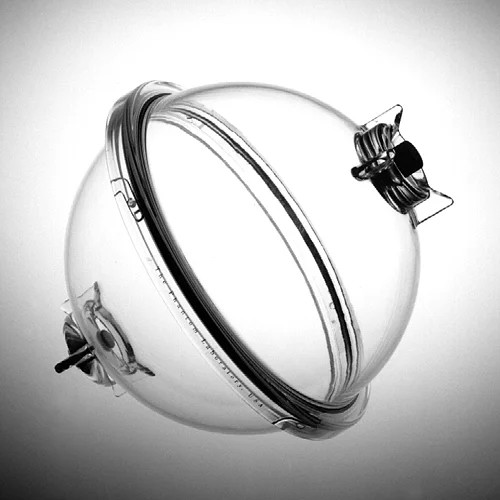

SMR100核磁共振性能模体有一个聚氨酯球壳，由两个内径为20厘米的半球形外壳组成。外壳用一个简单的螺纹法兰连接环连接。测试立方体组件可以在没有工具的情况下快速拆卸，以提高成像灵活性，并便于清洁和维护。Magphan® SMR100核磁共振性能模体在运输时没有任何液体。客户必须为他们填写适当的 MR 解决方案。
有关详细信息，请参阅Magphan® SMR100核磁共振性能模体产品指南。
测试立方体和模体外壳包含能够全面测试最大可实现的关键核磁共振扫描仪参数的功能。主要组件及其支持的测试如下所示。
切片厚度坡道
幻影位置
扫描切片宽度
多切片间距和连续性
患者对齐（3D）
表格增量精度
感应小瓶
T1 测量
T2 测量
高分辨率测试板
高分辨率测量（每厘米1至11对线）
几何失真
立方体支持磁盘
几何失真
像素（矩阵）大小验证。
外部住房
空间均匀性
信噪比
球形几何
體外样品测试
圆形对称
10厘米球体（可选）
磁场均匀性
均匀性特征
圆形对称
SMR100核磁共振性能模体模块组成：
切片厚度坡道：切片厚度坡度安装在测试立方体的外部。坡道厚2毫米，宽10毫米，与幻影轴呈浅14°角，为切片宽度测量提供4倍的放大倍率。相反的斜坡在立方体测试平面的中心交叉，用于对齐验证。斜坡可用于在多切片序列中测试切片之间的索引，并测试工作表增量精度。
感应小瓶：感应样品储存在四个圆柱形小瓶中，外径为1.9厘米，内径为1.6厘米。可以通过立方体外侧的0.6厘米（1/4英寸）端口填充小瓶的各种溶液，用于T1和T2测量。
高分辨率测试板：将高分辨率的测量仪切割成2毫米厚的丙烯酸板，由测试立方体内的通道支撑。高分辨率测试是通过使用一系列矩形槽进行的，这些槽形成测试模式，每厘米1到11对线（分辨率为5毫米到0.45毫米）。测试每厘米一到四对线的插槽长1.25厘米，每厘米涉及五到十对线的测试槽长0.9厘米。
为了测试几何失真（空间线性），3毫米孔以2厘米、4厘米和8厘米的方形图案间隔。可以通过测量这些孔之间的距离来评估系统的几何失真。
低对比度圆盘：低对比度灵敏度是用安装在测试立方体底部的亚克力圆盘进行的。磁盘中的圆形凹槽通过音量平均生成低对比度图像。四套三个圆形凹槽深度为0.5毫米、0.75毫米、1.0毫米和2.0毫米，直径为4毫米、6毫米和10毫米。
立方体支撑盘：两件式立方体支撑盘将立方体固定在幻影外壳内，可以轻松安装和拆卸。除了固定测试立方体的位置外，支撑盘还为空间线性测量提供信息。
通过在x和y方向上测量Magphan®的直径来测试几何失真。几何失真也可以通过测量支撑盘中配置为8厘米、10厘米和12厘米正方形的3毫米孔之间的距离来评估。
外壳：外壳组件由外壳和立方体支撑盘（支撑10厘米的测试立方体）组成。可以使用拆除测试立方体和支撑盘的幻影外壳进行全面的空间均匀性测量。外壳易于清洁，允许使用凝胶和液体溶液。多个端口允许在排水时不受限制地流动。
注意：Magphan®模体不提供对比填充溶液。客户需要添加自己的填充解决方案。
10厘米球体（可选）：直径为10厘米的可选球体可以安装在20厘米球体内或单独使用。这个球体可用于测试核磁共振扫描仪的磁场均匀性和均匀性特性。磁场以对角对称体积（DSV）的百万分之一表示。
专利球形设计
Magphan's®专利球形设计将球形几何形状与立方体几何形状的精确对齐相结合。由于磁场特征是根据球面谐波绘制的，自然磁场延伸到对角对称体积（DSV）或球体。这种对称性是AAPM工作组题为“磁共振成像系统接受测试”的第6a号报告建议使用球形的原因。通过旋转球体，在跨轴、日冕、矢状和斜平面上评估成像性能。Magphan®还提供传统的圆柱形外壳，适用于基于圆柱形幻影的测试组和制造商。
